Yocto-PowerRelay-V3-C
Interface USB pour un relais électromécanique permettant de commuter directement des charges branchées sur le secteur, jusqu'à 1250 VA. Vous pouvez ajouter une connectivité Ethernet, Wireless ou GSM à ce module.

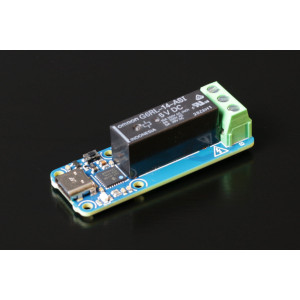

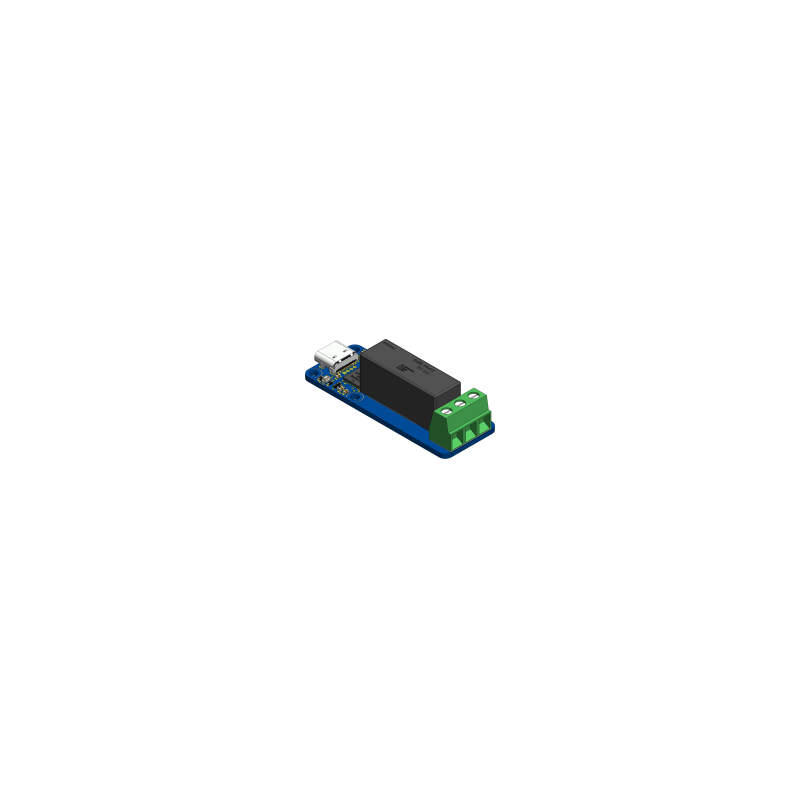

Le module Yocto-PowerRelay-V3-C est un relais de puissance USB (type-C). Il contient un solide relais électromécanique piloté par USB: vous pouvez diriger par logiciel l'entrée du relais vers l'une ou l'autre des deux sorties. Pour faciliter le développement, deux LEDs indiquent quelle sortie est active.
Ce module ne contient qu'un seul relais, mais est conçu pour commuter des charges plus importantes que le Yocto-Relay et le Yocto-PowerRelay-V2. Le relais et le bornier supportent un courant de 5A, et si l'on met le Yocto-PowerRelay-V3-C dans un boîtier protecteur, on peut même l'utiliser pour commuter directement un appareil branché sur le secteur, jusqu'à 250 V AC r.m.s. en catégorie de surtension II.
Attention, même si ce relais a une meilleure résistance aux charges inductives que le Yocto-PowerRelay-V2, l'utilisation de relais pour piloter des circuits à fort courant contenant des bobinages (moteurs, transformateurs) peut entraîner une usure accélérée des relais. Veuillez vous référer à la documentation pour voir comment éviter ce type de problèmes.

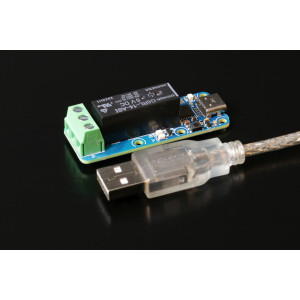

Ce module est l'équivalent du Yocto-PowerRelay-V3 mais avec un connecteur USB type-C. Les deux versions peuvent être connectées à un hôte USB A, Type C ou Micro-B avec le câble approprié.
Ce module peut être raccordé directement à un réseau Ethernet à l'aide d'un YoctoHub-Ethernet, à un réseau WiFi à l'aide d'un YoctoHub-Wireless-n ou encore à un réseau GSM grâce à un YoctoHub-GSM.
-
Marque
-
RéférenceRLAYHI3C
Fiche technique
-
Largeur20mm
-
Longueur55mm
-
Poids15g
-
Connecteur USBUSB-C
-
Canaux1
-
Tension de travail max.250V r.m.s
-
Tension de retenue max.1000V r.m.s.
-
Puissante max commutable1250VA
-
Courant max commutable5A
-
Temp. de fonctionnement normale5...40°C
-
Temp. de fonctionnement étendue-30...85°C
-
Systèmes d'exploitation supportésWindows (PC + IoT), Linux (Intel + ARM), macOS, Android
-
DriversFonctionne sans driver
-
Boîtier recommandéYoctoBox-Long-Thick-Black
-
Fabriqué enSuisse
-
Classe de protection IECClasse II
-
Code tarifaire harmonisé9032.9000
-
Type de relaisOMRON G6RL-14-ASI
-
Temps d'activation12ms (max)
-
Temps de relâchement7ms (max)
-
Isolation USB, dist. d'isolement10mm
-
Isolation USB, ligne de fuite10mm
-
ConformitéRoHS III (2011/65/UE+2015/863)
-
API / SDK / LibrairieC++ Obj-C C# VB.NET UWP Delphi Python Java Android LabVIEW
-
API / SDK / Librairie (seul.TCP)Javascript Node.js PHP
