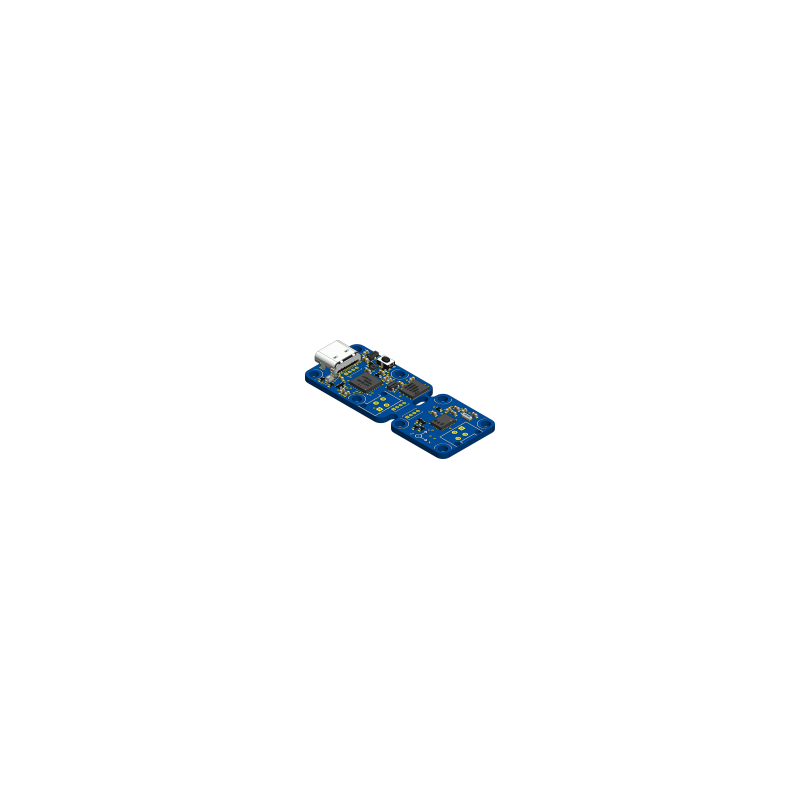

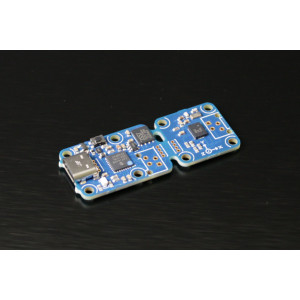

Yocto-3D-V2-C
Module USB type C comprenant un accéléromètre 3D, un gyroscope 3D et un magnétomètre 3D, avec auto-calibration (y.c. magnétique). Vous pouvez ajouter une connectivité Ethernet, Wireless ou GSM à ce module. Ce module existe en plusieurs variantes de connecteur..
Si vous avez besoin de détecter une orientation, un mouvement ou un champ magnétique, le Yocto-3D-V2-C est le module qu'il vous faut. Ce module USB met à votre disposition un accéléromètre 3D, un magnétomètre 3D, un gyroscope 3D pour mesurer la vitesse angulaire, un inclinomètre 2D, un compas compensé en inclinaison et une estimation d'orientation inertielle basée sur le gyroscope 3D.
Tous les calculs mathématiques inhérents à ce genre de capteur sont faits en interne. Vous pouvez le monter dans n'importe quelle position, les changements de référentiel sont gérés directement par le module. Le module calcule directement les angles d'inclinaison et estime son orientation (par un quaternion, avec conversion optionnelle en angles aéronautiques dans l'API). Aucun calcul supplémentaire n'est nécessaire dans l'application pour obtenir ces informations.

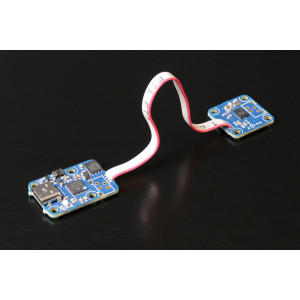

Vous pouvez déporter la partie capteur pour la placer où bon vous semble, loin d’éventuelles interférences électromagnétiques par exemple.

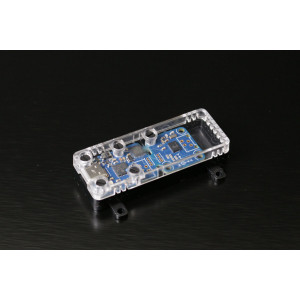

Attention, si vous comptez utiliser la fonction compas, vous ne pouvez pas utiliser un boîtier Yoctopuce classique car ceux-ci comportent des vis en acier et des aimants. Vous devrez utiliser les boîtiers YoctoBox-3D-Black/Transp qui n'incluent pas d'aimant.
Contrairement au Yocto-3D, cette nouvelle version est capable de s'auto-calibrer pour compenser les perturbations magnétiques de type hard-iron, c'est-à-dire les sources de champ magnétique constantes solidaires avec le capteur.
Aux joueurs de Pokemon GO: Les produits Yoctopuce ne fonctionnent qu'avec les applications qui ont été spécifiquement programmées pour les utiliser. Sur un téléphone Android, le Yocto-3D-V2-C n'apparaîtra pas comme un gyroscope embarqué: vous ne pouvez donc pas l'utiliser pour jouer à Pokemon GO sur un téléphone sans gyroscope.
Si vous n'avez que des angles d'inclinaison à mesurer, vous voudrez peut-être jeter un oeil au Yocto-Inclinometer, qui a une meilleure précision absolue.

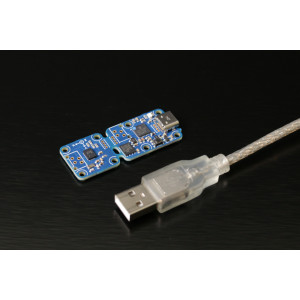

Ce module est l'équivalent du Yocto-3D-V2 mais avec un connecteur USB type-C. Les deux versions peuvent être connectées à un hôte USB A, Type C ou Micro-B avec le câble approprié.
Ce module peut être raccordé directement à un réseau Ethernet à l'aide d'un YoctoHub-Ethernet, à un réseau WiFi à l'aide d'un YoctoHub-Wireless-n ou encore à un réseau GSM grâce à un YoctoHub-GSM.
-
Marque
-
RéférenceY3DMK02C
Fiche technique
-
Largeur20mm
-
Longueur51mm
-
Poids4g
-
Connecteur USBUSB-C
-
CapteurBNO055
-
Plage de mesure(Accel.) 16g
(Gyro) 2000°/s
(Magn.) 13gauss -
Sensibilité(Accel.) 0.001g
(Gyro) 0.1°/s
(Magn.) 0.01gauss
0.1° -
Estimation gyroscopique100Hz
-
Temp. de fonctionnement normale5...40°C
-
Temp. de fonctionnement étendue-30...85°C
-
Systèmes d'exploitation supportésWindows (PC + IoT), Linux (Intel + ARM), macOS, Android
-
DriversFonctionne sans driver
-
RoHSRoHS III (2011/65/UE+2015/863)
-
Boîtier recommandéYoctoBox-3D-Black
-
Fabriqué enSuisse
-
Code tarifaire harmonisé9032.9000
